Fråga: Hej, Delade på min silverpilsmotor i helgen, har köpt din bok (vilken är galet bra) i den så står det att det ska sitta ett shims på axeln och ett nållager på den andra, som man ska se till att ta tillvara på. När jag delade motorn så fanns det inget shims där. Undrar om du har uppgifter på hur stort detta shims ska vara.
Christian
Svar: Shimsbrickor används oftast för att korrigera måttavvikelser vid tillverkningen av exempelvis en motor. Det är lättare och billigare för tillverkaren att göra spelen aningen för stora och sedan kompensera med shims än att spelen blir för små och man måste maskinbearbeta till rätt mått. Prickar man rätt från början behövs inte alltid shims.

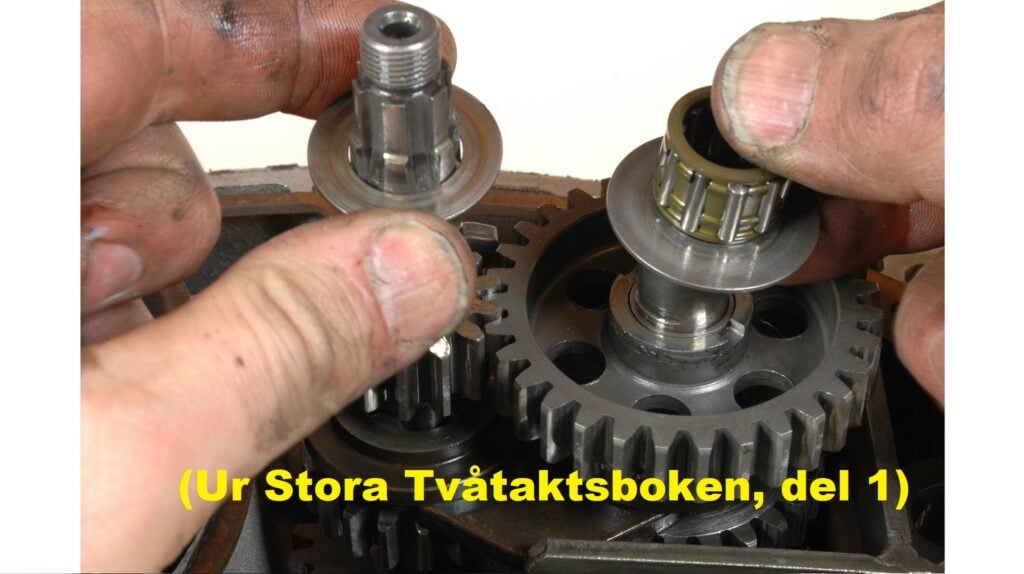

Men den shimsbricka du saknar bör vara en härdad bricka som inte bara ska fylla upp spelrummet, utan förmodligen även minska risken för slitage mellan delarna där den sitter. I så fall bör du försöka hitta en härdad bricka som klarar av slitaget som kan uppstå. Ta den andra brickan som syns på bilden och testa med att dra en fil mot kanten av brickan. Om filen bara halkar är brickan härdad. Bägge dessa brickor borde vara lika hårda kan man tycka.
Jag har tyvärr inga mått att ge dig då just shimsbrickor ofta skiljer sig i tjocklek från en motor till en annan. Därför brukar jag inte ange tjockleken på shims utan bara vad axialspelet bör vara. Generellt brukar man ha cirka 0,20 mm i axialspel i en växellåda av denna typ – ibland något mindre.
Gör så här: Mät upp axialspelet på den aktuella axeln. Observera att du måste ha blockpackningen på plats vid mätningen. Sikta på en shimsbricka som ger ett axialspel på runt 0,20 mm. Jag vet inte var du hittar härdade brickor då de ofta är rena reservdelar och inte industristandard. Jag kan tänka mig att det kan finnas lämpliga brickor i moderna motorer – bara man hittar dom. Googla på ”Härdade shims” så dyker det upp en del.
Roligt att du gillar Stora Tvåtaktsboken!
Jim Lundberg
